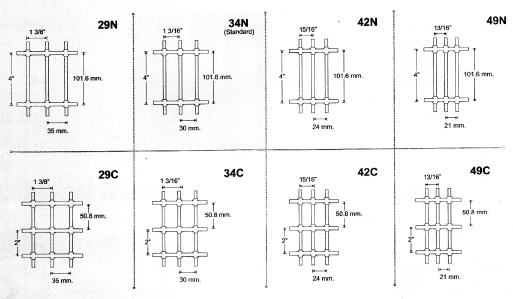

tipos

Dimensiones:

  • Tablero estándar de 1.00 x 6.10m. , excepto en tipos 49N y 49C, que se fabrican de .81 x 6.10m.badas en
  • Piezas cortadas a la medida, sobre planos, comprobadas en: planta a escala natural.

    • Acabado

  • Natural
  • Esmalte negro anticorrosivo.
  • Galvanizado por inmersión en caliente, bajo especificaciones ASTM-A-123

    • Superficie

  • Lisa
  • Dentada

    • NOTA: Los tipos de rejilla 29N, 29C, 34C, 42N, 49C, se fabrican sobre pedido solamente.

    Peso aproximado (Kg x m2)
    29 34 42 49
    mm. Pulgadas N C N C N C N C
    5 x 19 mm 3/16 x 3/4 24.59 28.59 28.14 32.14 33.02 37.82 38.79 42.79
    3 x 25mm 1/8 x 1 22.27 26.27 25.42 28.42 30.4 34.46 34.87 38.87
    5 x 25mm 3/16 x 1 31.55 35.55 36.3 40.3 43.9 47.9 50.55 54.55
    3 x 32mm 1/8 x 1 1/4 26.83 30.83 30.86 34.86 37.18 41.18 42.71 46.71
    5 x 32mm 3/16 x 1 1/4 38.51 42.51 44.46 48.46 53.98 57.98 62.31 66.31
    3 x 38mm 1/8 x 1 1/2 31.4 35.4 35.96 39.96 43.18 47.48 50.06 54.08
    5 x 38mm 3/16 x 1 1/2 45.32 49.32 52.28 56.28 63.84 67.64 73.58 77.58
    5 x 50mm 3/16 x 2 59.1 63.1 68.6 72.6 83.8 87.8 97.1 101.1
    5 x 63mm 3/16 x 2 1/2 74.62 79.22 86.7 91.29 106 110.61 122.91 127.51

    Metodos de sujeción

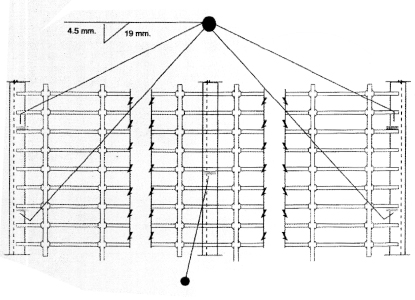

    Soldadura
    sujetador
    Cordones de soldadura a los extremos de la tercera solera.
    Cordón de soldadura al centro.


    PARA INSTALACIONES PERMANENTES O DE ESPORÁDICA REMOCIÓN.

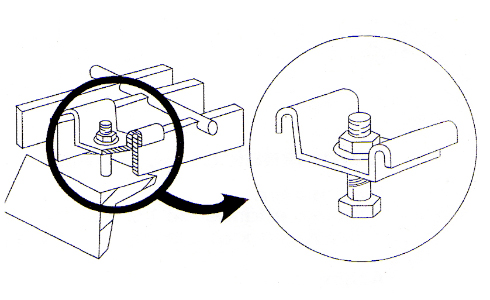

    Sujetador tipo silla
    tipo silla
    PARA INSTALACIONES DE CONSTANTE REMOCIÓN O DONDE NO SE PERMITE SOLDAR.
    SE SURTE CON TORNILLERÍA SOLO A SOLICITUD DEL CLIENTE,
    EN ACABADO NEGRO O GALVANIZADO.
